Contenitore in plastica EC10-200-1

Name: Contenitore in plastica EC10-200-1
Brand: Configuratore online
SKU: EC10-200-1
Rating: 4.6 (82 reviews)

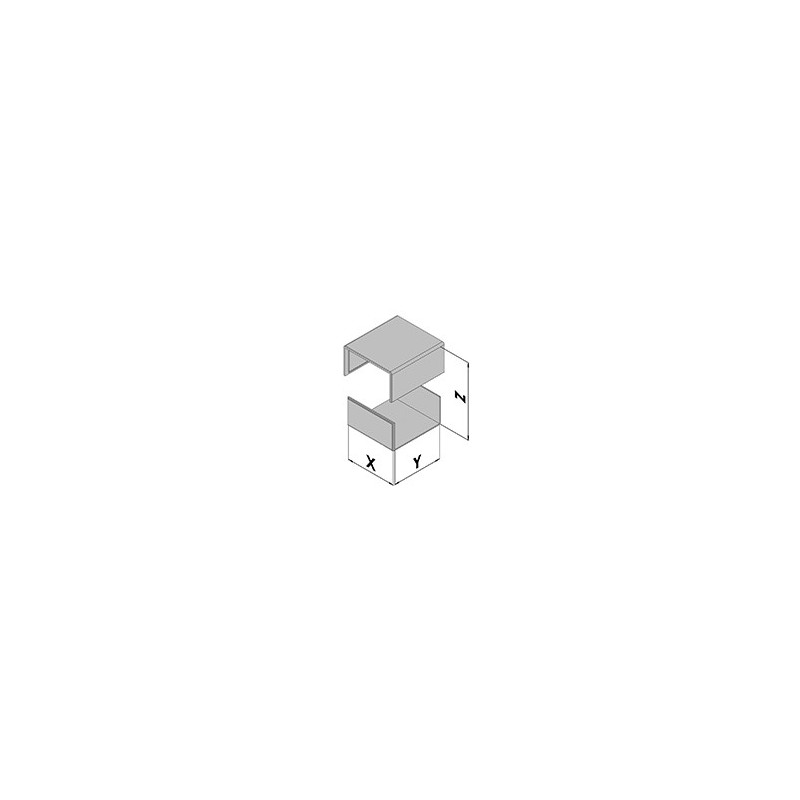

Contenitore in plastica su misura. Composto da due elementi in forma di U ruotati di 90° con sistema di chiusura a scatto. Il contenitore è smontabile a mano o con un cacciavite.

Scheda tecnica

MODELLI		Contenitore multifunzione EC10-2xx

TIPOLOGIA COSTRUZIONE		Contenitori in plastica su misura, composti da due pezzi in forma di U, ruotati di 90° con sistema di chiusura a scatto. Il contenitore è smontabile a mano o con un cacciavite.

Il tuo progetto : Es.: Progetto X Contenitori Plastici

Nome del progetto :^* Es.: Progetto X Contenitori Plastici
Inserire dimensioni (interne in mm)^* Attenzione: Dimensioni interne in mm
X
Y
Z

Materiale^* ABS: Standard plastic raw material made of ABS / PS-UL: plastic raw material made of flame retardant polystyrene, classified UL94V0
Allegato Any complementary information, that can help us to design your enclosure (i.e. sketches, 2D or 3D drawings, R&D product brief, images etc.)
- File 1 :
- File 2 :

Personalizzazione : The information provided in this form, will allow to generate an instant quote. The exact location and dimenions will be confirmed later by our construction office during the developement and programming of your custom designed enclosure or front panel.

Scanalatura Contrary to standard machined enclosures, the EC enclosure includes all cutouts and necessary millings based on your needs, executed in our in-house production plant: one unique contact, a time saver, an optimised and rapid work flow.

Numero fori (< = 5mm x 5mm) The drilling is a maching process to create a hole in a plastic piece. This hole can be used for a screw, a plug, a socket, a cable passage etc.
N° incavi : (per spine) (> 5mm x 5mm) and < 40mm x 40mm) A cutout is created by a machining process, minimum size 5mm x 5mm and maximum size 40mm x 40mm, allowing the passage of a connector, button, divers cabeling or other usage.
Finestre/ aperture 1: (In mm) (> = 40mm x 40mm) A window is created by a machining process. Its size is superior to 40mm x 40mm allowing mainly to integrate a display or a touch screen. You have the option to add an acrylic window to protect the electronic component.	x
	y
[con finestra in acrilico in 3mm] A window is created by a machining process. Its size is superior to 40mm x 40mm allowing mainly to integrate a display or a touch screen. You have the option to add an acrylic window to protect the electronic component.
Finestre/ aperture 2: (In mm) (> = 40mm x 40mm) A window is created by a machining process. Its size is superior to 40mm x 40mm allowing mainly to integrate a display or a touch screen. You have the option to add an acrylic window to protect the electronic component.	x
	y
[con finestra in acrilico in 3mm] A window is created by a machining process. Its size is superior to 40mm x 40mm allowing mainly to integrate a display or a touch screen. You have the option to add an acrylic window to protect the electronic component.
Finestre/ aperture 3: (In mm) (> = 40mm x 40mm) A window is created by a machining process. Its size is superior to 40mm x 40mm allowing mainly to integrate a display or a touch screen. You have the option to add an acrylic window to protect the electronic component.	x
	y
[con finestra in acrilico in 3mm] A window is created by a machining process. Its size is superior to 40mm x 40mm allowing mainly to integrate a display or a touch screen. You have the option to add an acrylic window to protect the electronic component.

Numero ventilazioni (basato su 10 incavi di 50mm) A vent is a set of 10 grooves of 50mm who serves to evacuate the heat generated by the internal components. The exact location and dimenions will be confirmed later by our construction office during the developement and programming of your custom designed enclosure or front panel.
N° di marcature : (basayo su 1 parte incisa di cca. 20 mm) Ad esempio il vostro logo o le istruzioni tecniche fresate direttamente nella materia prima.
Lamatura 1: (In mm) [Per tastiera articolata] A recess is the machining process that takes away part of the material without penetrating it with a defined debth. A recess allows to create a place holder for i.e. a membrane keyboard or a label.	x
	y
Lamatura 2: (In mm) [Per tastiera articolata] A recess is the machining process that takes away part of the material without penetrating it with a defined debth. A recess allows to create a place holder for i.e. a membrane keyboard or a label.	x
	y
Lamatura 3: (In mm) [Per tastiera articolata] A recess is the machining process that takes away part of the material without penetrating it with a defined debth. A recess allows to create a place holder for i.e. a membrane keyboard or a label.	x
	y
N° pezzi non assemblati : Loose parts are non glued mounting features for the internal equipment of the enclosure (i.e. seperation, blockage etc.)
Lunghezza della nicchia per circuito: Circuit board slots are grooves milled opposite on the internal sides into the plastic. You can slide your PCB (Circuit Board) in those grooves. The exact location and dimenions will be confirmed later by our construction office during the developement and programming of your custom designed enclosure.
Lunghezza scanalatura guida di scorrimento: Please indicate the length of the PCB groove / slot.

Montaggio : Contrary to standard machined enclosures, the EC enclosure includes all necessary mounting features based on your needs, executed in our in-house production plant: one unique contact, a time saver, an optimised and rapid work flow.

N° inserti:

Un inserto è una parte in ottone con una filettatura (M2,5 - M3), impiantata in un supporto o direttamente nella materia prima, che consente quindi di fissare componenti elettronici. Il suo utilizzo è consigliato nel caso di frequenti montaggi e smontaggi di un componente. La posizione e le dimensioni esatte verranno confermate successivamente dal nostro ufficio di costruzione durante lo sviluppo e la programmazione della copertura progettata su misura.

N° colonnine:

Uno stallo è un tubo distanziatore in plastica di diverse dimensioni, utilizzato per fissare i componenti elettronici. Il suo utilizzo è consigliato nel caso di frequenti montaggi e smontaggi di un componente. La posizione e le dimensioni esatte verranno confermate successivamente dal nostro ufficio di costruzione durante lo sviluppo e la programmazione della copertura progettata su misura.

N° piedini in gomma: To stabilize or lift your device, you can add rubber feet. The exact location and dimenions will be confirmed later by our construction office during the developement and programming of your custom designed enclosure.
N° punti d'appoggio/barre/traverse: Queste sono parti incollate all'interno del tuo involucro, per contenere componenti elettronici, che non possono essere montati su distanziatori o per dividere, rinforzare o stabilizzare il tuo involucro.

Finitura: Contrary to standard machined enclosures, the EC enclosure includes all necessary finishings based on your needs, executed in our in-house production plant: one unique contact, a time saver, an optimised and rapid work flow.

Protezione EMI La protezione EMI (interferenza elettromagnetica) o vernice schermante conduttiva, è una vernice a base di nichel o rame. La sua applicazione crea uno schermo di Faraday, per proteggere dalle interferenze elettriche o in alternativa elettromagnetiche, e viceversa impedisce al dispositivo di inquinare l'ambiente circostante. Serve anche alla continuità elettrica.
Vernicatura Le materie prime disponibili sono bianche o nere, ma offriamo tutte le soluzioni per tutte le finiture e sfumature di colore (Verniciatura: tutto RAL "o corrispondente Panton" preparato nella nostra officina. Finitura: satinato).

Stampa digitale : (1 strato per colore per superficie) Qualsiasi marcatura viene eseguita internamente con le nostre stampanti digitali, consentendo la stampa in quadricromia. La marcatura di un recinto ha principalmente 2 obiettivi. Funzionale: Identificazione, Norme o Istruzioni. Estetica: Identificazione aziendale del dispositivo, abbellimento o rappresentazione dell'uso.
Smalto alta protezione Vernice trasparente ad alta protezione: per una protezione aggiuntiva, possiamo applicare una vernice ad alta protezione (finitura: satinata)

Altre operazioni Altre operazioni

Quantità previste Avere la massima informazione sul vostro progetto ci permette di fornirvi una consulenza adeguata e di qualità.
